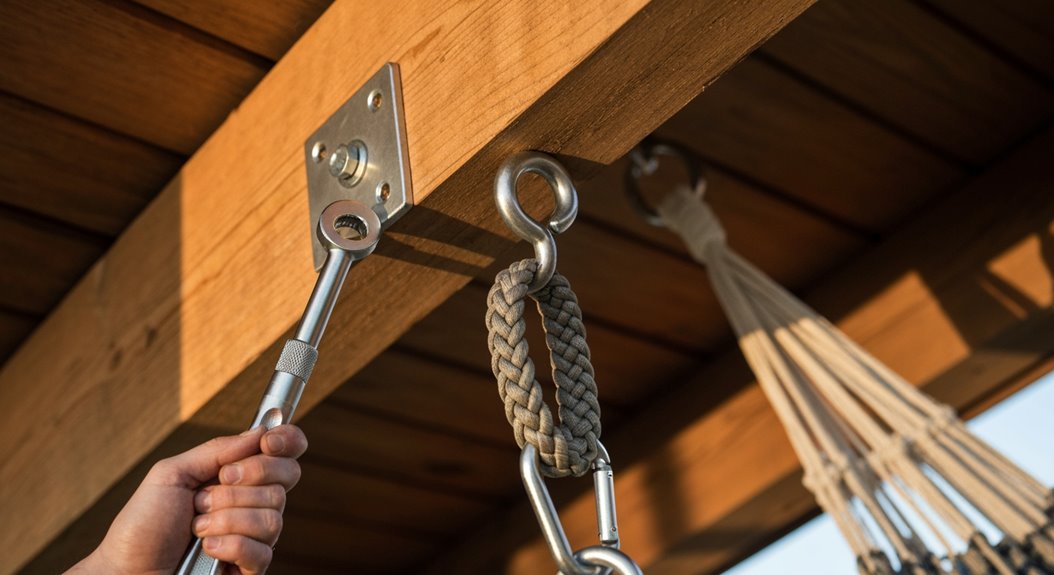

Eine sichere Dachbalken-Hängemattenmontage mit Dachhaken beginnt mit der Überprüfung des Dachbalkenmaterials und seines Querschnitts durch Messung; anschließend werden Risse, Fäulnis, Korrosion oder Kerben kontrolliert und die Tragfähigkeit für mindestens das 2–3‑Fache des Benutzergewichts mit konservativ angesetzter Dynamikreserve bestätigt. Verwenden Sie zertifizierte Hardware mit veröffentlichter WLL (nicht nur Bruchlast), korrosionsbeständigen Stahl, die korrekte Einschraubtiefe sowie zentrierte Vorbohrungen, die rechtwinklig zur Oberfläche gebohrt werden. Montieren Sie die Haken in Ausrichtung zur Lastlinie, stellen Sie einen Hängwinkel von etwa ~30° ein, dann führen Sie eine Prüflast von 1,25–1,5× durch und überprüfen Sie anschließend Drehmoment und Durchbiegung erneut.

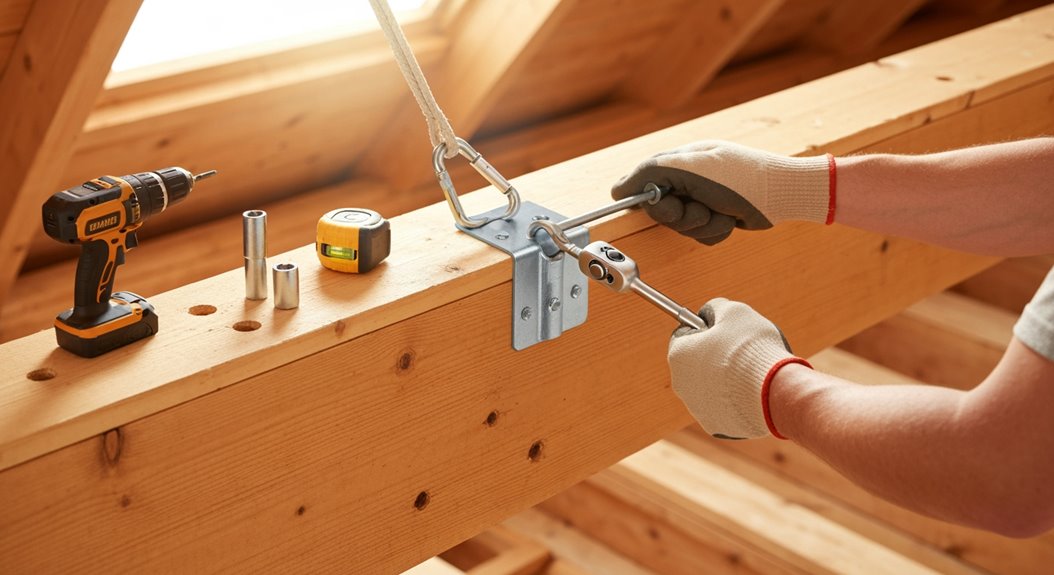

Bestätigen Sie, dass Ihr Dachbalken eine Hängematte tragen kann
Bevor jegliche Hardware installiert wird, ist der als Aufhängepunkt vorgesehene Dachbalken darauf zu überprüfen, dass er den kombinierten Eigen- und Nutzlasten der Hängematte mit einer ausreichenden Sicherheitsreserve standhält. Das Material des Dachbalkens ist zu identifizieren (z. B. Vollholz/Schnittholz, Brettschichtholz, Stahl) und seine Güte/Querschnittsabmessungen sind durch Messung zu bestätigen, nicht durch Annahmen. Die erforderliche Tragfähigkeit ist auf Grundlage der Nutzer- bzw. Insassenmasse zuzüglich dynamischer Verstärkung zu bemessen; eine Mindest-Bemessungsnutzlast von 2,0–3,0 × Nutzergewicht ist für Schwing- und Stoßbeanspruchungen üblich. Bei einer Zweipunkt-Hängematte kann jede Aufhängung ungefähr die Hälfte der Vertikallast aufnehmen, erhöht durch Winkelwirkungen: Zugkraft ≈ (W/2)/sin(θ); bei einem Hängwinkel von 30° gilt: Zugkraft ≈ W. Der Bauteil ist im Bereich der Befestigung anhand der anwendbaren Bemessungswerte auf Biegung, Schub und Auflagerpressung zu prüfen sowie auf Durchbiegungsgrenzen, um Gebrauchstauglichkeitsprobleme zu vermeiden. Schädigungen, Äste, Risse/Spalten, Korrosion sowie vorhandene Kerben/Ausklinkungen sind Ausschlusskriterien.
Wählen Sie lastgeprüfte Dachhaken und Befestigungselemente
Wie sollten Dachhaken und Befestigungsmittel ausgewählt werden, um sicherzustellen, dass die Aufhängehardware nicht der maßgebende Versagensmodus ist? Die Auswahl sollte auf einer veröffentlichten Working Load Limit (WLL) mit rückverfolgbarer Zertifizierung basieren, nicht auf „Bruchfestigkeit“. Für die Innenraumverankerung einer Hängematte sind Kapazitätsüberlegungen unter Verwendung eines Dynamikfaktors von 2,0–3,0 auf die Masse der nutzenden Person sowie eines Mindest-Sicherheitsfaktors von 5:1 zwischen Bruchlast und Gebrauchslast anzusetzen, im Einklang mit konservativer Hebe-/Anschlagpraxis. Die Hardware sollte korrosionsbeständig (A4/316 Edelstahl oder feuerverzinkt) und kompatibel sein, um galvanische Kopplung zu vermeiden. Befestigungsmittel sollten strukturell zugelassen sein (z. B. ETA-/ICC-bewertete Schlüsselschrauben/Lagschrauben oder Durchgangsschrauben) mit ausreichender Einbindetiefe gemäß Hersteller-Tabellen; generische Holzschrauben sind zu vermeiden. Bevorzugte Konfigurationen umfassen:
- Geschlossene Ösen oder geschmiedete Haken mit WLL-Kennzeichnung
- Zertifizierte Schäkel/Karabiner nach EN-Normen
- Unterlegscheiben/Platten zur Kontrolle von Auflagerdruck und Durchziehen
- alternative Befestigungsmethoden (Gegenplatten, Durchgangsverschraubung), wenn die Tragfähigkeit von Lagschrauben unsicher ist
Sparren/Träger lokalisieren und den Abstand der Dachhaken markieren
Deckenbalken oder Träger sind eindeutig zu lokalisieren (z. B. mit einem Leitungssucher/Stud Finder, durch Pilotsondierung oder über verifizierten Zugang zum Dachboden), und ihre Mittellinien sind zu markieren, um sicherzustellen, dass Dachhaken ausschließlich in tragende Bauteile installiert werden. Der Hakenabstand ist anschließend achsweise (on-center) entsprechend dem erforderlichen Aufhängewinkel und der Spannweite der Hängematte zu planen, wobei Symmetrie entlang des vorgesehenen Lastpfads einzuhalten und eine auskragende Befestigung zu vermeiden ist. Vor dem Bohren sind alle Markierungen gegen die Mindestabstände zu Kanten sowie die Anforderungen an die Einbindetiefe der Befestigungsmittel gemäß den Vorgaben des Haken- und Rahmenholzherstellers zu prüfen.
Deckenbalken finden
Wo sollten die Dachhaken für eine normgerechte, lastpfadgestützte Hängemattenmontage platziert werden? Sie sollten direkt auf tragenden Deckenbalken oder Trägern aufliegen, nicht auf dem Deckenmaterial, damit die Zugbeanspruchung in Rahmen-/Tragwerksglieder eingeleitet wird, die für Biegung und Schub bemessen sind. Die Überprüfung sollte nach einem konservativen Ansatz erfolgen, der dynamische Nutzerlasten und Exzentrizität berücksichtigt, und sollte Dämmungsaspekte einbeziehen, die die Lage der Tragglieder verdecken oder die Einbindetiefe von Befestigungsmitteln verringern können, wenn kompressible Schichten vorhanden sind.
- Tragglied-/Balkenrichtung über Dachboden-Zugang, Pläne oder Randnagelungsmuster ermitteln.
- Mit einem Leitungssucher/Stud-Finder scannen, der auf die Deckenmaterialdicke sowie Latt-/Metalleinflüsse kalibriert ist.
- Durch Sondieren an einer geplanten verdeckten Stelle das Vorhandensein von Vollholz bestätigen und die Tiefe messen.
- Durch Auffinden zweier benachbarter Tragglieder gegenprüfen, um gleichmäßige Balkenabstände und Durchlauf/Continuity zu bestätigen.
Abstand der Markierungshaken
Sobald die Mittellinien der Balken oder Träger verifiziert sind, sollte der Hakenabstand so angeordnet werden, dass jeder Aufhängepunkt direkt über der Tragkonstruktion liegt und die vorgegebene Hängegeometrie der Hängematte eingehalten wird, ohne Torsion in das Bauteil einzuleiten. Messen Sie die Körperlänge der Hängematte L und den Ziel-Durchhangwinkel θ (üblich 30°); setzen Sie den Abstand Haken-zu-Haken D ≈ L + 2·s, wobei s die Endschlaufen und Hardware berücksichtigt, und überprüfen Sie anschließend die resultierende Hängemattenspannung mit T ≈ W/(2·sin θ). Markieren Sie die Positionen so, dass jeder Haken innerhalb von ±5 mm zur Bauteilmittellinie liegt und die Mindest-Randabstände gemäß Fastener-Herstellerangaben und den anwendbaren Holzbaunormen eingehalten werden. Wenn der Abstand zu außermittigem Bohren zwingt, versetzen Sie die Position zum nächsten Balken, statt Lastpfade zu verschieben. Berücksichtigen Sie ästhetische Aspekte, indem Sie die Haken symmetrisch zu Raumachsen und Deckenlinien ausrichten.
Pilotlöcher bohren und Dachhaken sauber montieren
Übertragen Sie die verifizierten Abstandsmarkierungen auf die Mittellinien der Sparren/Träger und bohren Sie anschließend rechtwinklig zum Bauteil Pilotlöcher mit einem Bohrer, dessen Größe dem Schaftdurchmesser des Dachhakens entspricht, um Spalten zu minimieren und eine vollständige Gewindeeingriffslänge zu gewährleisten. Setzen Sie jeden Haken bis zu seinem Anschlag mit kontrolliertem Drehmoment ein, halten Sie dabei die axiale Ausrichtung ein und vermeiden Sie ein Überdrehen, da dies Fasern ausreißen oder die Tragfähigkeit verringern kann. Ziehen Sie jede Montage fest und verifizieren Sie, dass sie bündig, sicher und an allen Befestigungspunkten wiederholbar ist, bevor Sie Last aufbringen.
Pilotlöcher markieren und bohren
Wie präzise die Vorbohrlöcher angezeichnet und gebohrt werden, bestimmt, ob die Dachhaken lotrecht anliegen, die Last in den Sparren einleiten und die Anforderungen an Randabstände für Befestiger erfüllen. Der Anschlagpunkt wird von der Sparrenmittellinie aus angeordnet, nicht von den Kanten der Schalung, um exzentrische Belastung zu vermeiden. Die Bohrpräzision wird überprüft, indem der Bohrer rechtwinklig zur Dachfläche ausgerichtet und ein konstanter Vorschub eingehalten wird. Das Layout muss die Mindest-Randabstände einhalten: typischerweise ≥4× Befestigerdurchmesser zu den Sparrenkanten und ≥7× zwischen den Löchern, sofern der Hakenhersteller nichts anderes vorgibt. Verwenden Sie einen Tiefenanschlag, um ein zu tiefes Eindringen in Hohlräume zu verhindern.
- Sparrenmitte mit einem Balkenfinder lokalisieren und durch ein Prüflo ch bestätigen.
- Lochpositionen mit einem Ahle markieren; zweimal messen, Versätze dokumentieren.
- Pilotdurchmesser gemäß dem Kerndurchmesser der Schraube wählen (≈70–85%).
- Mit kontrollierter Drehzahl bohren; Späne entfernen, um Hitze und Ausrisse zu vermeiden.
Sitzhaken einhängen und fest anziehen
Nachdem die Pilotbohrungen hinsichtlich Tiefe, Ausrichtung und Randabstand überprüft wurden, wird jeder Dachhaken gesetzt, indem der Schaft eingedreht wird, bis die Gewinde vollständig im Sparren greifen und die Schulter des Hakens gleichmäßig an der Dachebene anliegt. Das Montagedrehmoment wird mit einem kalibrierten Drehmomentschlüssel schrittweise aufgebracht, um ein Überdrehen und ein Quetschen der Holzfasern zu vermeiden; das Zieldrehmoment wird gemäß Herstellerangaben und Holzart des Sparrens festgelegt, typischerweise 8–12 N·m für 8‑mm‑Schraubgewinde. Unterlegscheiben und Dichtgummis werden zentriert, um die Auflagefläche und die Wasserdichtheit zu gewährleisten. Der Monteur muss die Haken lotrecht zur Lastlinie ausrichten, damit Scher- und Auszugskräfte axial und nicht exzentrisch wirken. Anschließend werden die Befestigungsmittel sicher auf ein einheitliches Enddrehmoment angezogen, mit mindestens 2/3 Gewindeeindringtiefe in gesundes Holz und ohne sichtbaren Spalt an der Schulter.
Aufhängung verbinden und einen 30°-Hängwinkel einstellen
Sobald die Baumgurte in der gewählten Ankerhöhe gesichert sind, werden die Aufhängungskomponenten (Whoopie Slings, Gurte oder Schnallen) verbunden, um einen durchgehenden Lastpfad vom Anker bis zum Hängemattenende zu bilden. Jede Verbindung muss bewertet/zugelassen, korrekt ausgerichtet und frei von Querbelastung sein, um eine vorhersehbare Aufhängungsspannung bei Belastung zu gewährleisten. Zielen Sie an beiden Enden auf einen Hängewinkel von 30°, um horizontale Kräfte zu kontrollieren; mit abnehmendem Winkel steigt die Leinenspannung näherungsweise um 1/sin(θ). Bei 30° trägt jede Seite ~1,0× die halbe Nutzerlast; bei 15° steigt die Spannung auf ~1,9×, was Hardware und Struktur stärker belastet.
- Befestigen Sie den Sling/die Schnalle mit einem lastzugelassenen Karabiner oder Soft Shackle am Dachhaken; Schnapper verriegelt, Belastung auf dem Rücken (Spine).
- Verbinden Sie die Endschlaufe der Hängematte; prüfen Sie: keine Verdrehungen, keine seitliche Belastung.
- Stellen Sie die Länge ein, bis die Ridgeline (falls vorhanden) im Ruhezustand leicht gespannt ist.
- Messen Sie den Hängewinkel mit einem Inklinometer; symmetrisch feinjustieren.
Belastungstest der Dachhaken durchführen und die Befestigungselemente erneut überprüfen
Bevor die Belastung durch Nutzung/Belegung aufgebracht wird, ist jede Dachhaken‑Baugruppe probeweise zu belasten (Proof‑Load) und der gesamte Lastpfad erneut zu verifizieren, um zu bestätigen, dass Befestigungsmittel, Untergründe und Verbinder die zu erwartende resultierende Zugkraft beim gewählten Aufhängewinkel aufnehmen. Eine kontrollierte Prüflast von 1,25–1,50× der maximalen Nutzermasse ist schrittweise aufzubringen, wobei die 30°‑Aufhängegeometrie beizubehalten ist; bei 30° gilt: Seilzug ≈ (W/2)/sin30° = W je Seite. Sicherstellen, dass keine Verdrehung auftritt, kein Zusammendrücken des Holzes, kein Gewindeauszug und kein Gleiten der Befestiger; Drehmomentwerte (wo zutreffend) dokumentieren und bestätigen, dass Unterlegscheiben vollflächig auf tragfähigem, unbeschädigtem Material aufliegen. Karabiner‑Verschlüsse, Schäkel und Gurtband auf Kantenkontakt oder Abrieb am Hakenhals erneut prüfen. Nach dem Entlasten Durchbiegung erneut messen und bei Setzung nach Vorschrift nachziehen. Sicherheitsaspekte erfordern Augenschutz, Handschuhe und eine sekundäre Sicherungsleine während der Prüfung. Wenn Mängel fortbestehen, alternative Aufhängemethoden (freistehendes Gestell, Wandständer/Studs oder Bodenanker) umsetzen, anstatt die Hardware zu überdrehen.
