Eine Werkstatt sollte den Hebetyp, die Tragfähigkeit und die Anlagenaufteilung auf ihren Fahrzeugmix, den Einsatzzyklus und die Sicherheitsstandards abstimmen. Zwei‑Pfosten‑Heber bieten vollen Radzugang für leichte Pkw; Vier‑Pfosten‑Heber oder mobile Säulen eignen sich für schwere Transporter und Flottenarbeit. Scheren‑ und Plattformheber bieten niedrige Bauhöhen für Oldtimer und Elektrofahrzeuge. Geben Sie eine Nenntragfähigkeit an, die über der zulässigen Gesamtmasse des Fahrzeugs liegt, prüfen Sie die Bodenplatte und Freiräume und führen Sie routinemäßige Inspektionen sowie dokumentierte Wartungen durch. Weitere Abschnitte erläutern Auswahlkompromisse, Installation und Lebenszykluskosten.

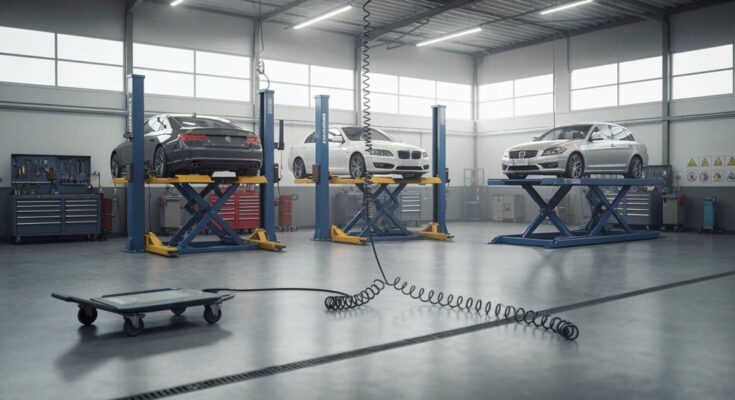

Arten von Fahrzeughebebühnen und wie sie sich unterscheiden
Bei der Auswahl eines Fahrzeughebebühne bewerten Fachleute vier Hauptkategorien — Zwei-Säulen-, Vier-Säulen-, Scheren- und Bodenhebebühnen — die jeweils durch unterschiedliche Lastpfade, Verankerungsanforderungen und Serviceanwendungen definiert sind. Zwei-Säulen-Hebebühnen, wie die von Hebebühnen Krömer, konzentrieren die Last über asymmetrische oder symmetrische Armgestelle, um vollständigen Radzugang zu ermöglichen; sie erfordern eine robuste Bodenverankerung und ausreichende Kopffreiheit. Vier-Säulen-Hebebühnen verteilen das Gewicht über Fahrbahnen, bieten überlegene Stabilität und Nutzungsoptionen zur Fahrzeuglagerung bei reduziertem Verankerungsaufwand. Scherendesigns falten sich unter das Fahrzeug; hydraulische Scherenaggregat bieten kompakte Lösungen für gelegentliche Nutzung, schränken jedoch die Unterbodenfreiheit und Zugangsmuster ein. Bodenhebebühnen verbergen Zylinder oder Plattformen unterhalb der Bodenebene und ermöglichen einen ungehinderten seitlichen Zugang bei höheren Installationskosten und komplexem Servicezugang. Mobile Säulensysteme bieten modulare, rollbare Hebelösungen für schwere Geräte und Flottenflexibilität und opfern dauerhafte Verankerung zugunsten Transportierbarkeit. Jede Bauart stellt definierte Einschränkungen an Hallenlayout, Wartungsergonomie und Sicherheitssysteme; die Auswahl erfolgt durch objektive Anpassung der Hebemechanik an betriebliche Prioritäten.
Anpassung des Hebezeug‑/Hubtisch‑Designs an die Anforderungen Ihrer Werkstatt
Bei der Auswahl einer Hebebühne muss eine Werkstatt die Hebetechnik an die vorgesehenen Arbeitsabläufe, die Fahrzeugmischung, die Abmessungen der Arbeitsplätze und das Personal anpassen, um Sicherheit und Produktivität zu optimieren. Die Bewertung priorisiert Kompatibilität: Hebebühnenart, Hubgeschwindigkeit und Antriebssystem werden so gewählt, dass die Zykluszeit der Aufgaben gewährleistet ist und die Arbeitsabläufe optimiert werden. Planer prüfen Serviceabläufe, um Bedienelemente, Werkzeugzugang und Stromanschlüsse ergonomisch anzuordnen und so Reichweite und Wegezeiten zu reduzieren.
Zur Spezifikationsanpassung gehören Verankerungspunkte, Zugangsöffnungen für den Service und Wartungszonen, um Störungen von Diagnoseplätzen zu vermeiden. Die Auswahlkriterien betonen Wiederholgenauigkeit, Lastverteilung und Ausfallsicherheitsmerkmale, die den Durchsatz bei variabler Nachfrage aufrechterhalten. Die Integration mit Bodenmarkierungen, Beleuchtung und Materialflussmitteln sorgt für vorhersehbaren Fahrzeugfluss und Kollisionsvermeidung. Abschließende Entscheidungen balancieren Anschaffungskosten, Lebenszykluswartung und Ergonomie des Bedieners, sodass eine Hebebühnenlösung entsteht, die Personalstärke und Prozessrhythmus ergänzt, ohne Sicherheit oder Lebensdauer der Ausrüstung zu gefährden.
Kapazität, Freiraum und Stellplatzlayout‑Überlegungen
Spezifikation der erforderlichen Hubkapazität, der Stellplatzbreite und der vertikalen Freigängigkeit bestimmt die Auswahl des Hebezeugs und den sicheren Betrieb. Ingenieure müssen die Nennlast an das schwerste Fahrzeug anpassen und Sicherheitszuschläge für dynamische Lasten und Zubehör berücksichtigen. Die Hallenaufteilung sollte Freiräume für Türöffnung, Wartungszugang und Ausrichteinrichtungen vorsehen und gleichzeitig den Arbeitsablauf und die strukturelle Unterstützung erhalten.
Erforderliche Hebekapazität
Bestimmen Sie die erforderliche Tragfähigkeit, indem Sie die Nennlast der Hebevorrichtung auf das schwerste Fahrzeug und die typischen Einsatzlasten in der Hebebucht abstimmen, einschließlich Passagiere, Fracht und zugehöriger Ausrüstung. Die Bewertung muss Achslasten und die Gesamtfahrzeugmasse quantifizieren und konservative Sicherheitszuschläge für ungleichmäßige Lastverteilungen und dynamische Effekte während des Betriebs anwenden. Die Auswahlkriterien sollten häufige Betriebszyklen berücksichtigen, die die Ermüdungsbeanspruchung der Hebe-Komponenten erhöhen; die Festlegung von Einsatzklasse und Zyklenzahl beugt vorzeitigem Verschleiß vor. Ingenieure sollten die Lasttabellen des Herstellers überprüfen, Zubehörwerkzeuge oder Adapter einrechnen und die Kompatibilität mit den Hebepunkten sicherstellen. Die Einhaltung anzuwendender Normen und örtlicher Vorschriften ist verbindlich. Die endgültige Kapazitätswahl balanciert betriebliche Flexibilität, Lebensdauer und Reserve für atypische Lasten, ohne die Ausrüstung überzubemessen.
Buchtbreite und Freiraum
Bezüglich der Fahrzeugstellplatzbreite und der Freiräume müssen Planer die seitlichen und vertikalen Abstände so bemessen, dass die größten Fahrzeuge, die Schwenkbewegungen von Hebezeugen, die Lagerung von Zubehör sowie sichere Fußgänger- und Servicefreiräume berücksichtigt werden, wobei die ungehinderte Fluchtwege beibehalten werden müssen. Die Planung von Stellplatzbreiten und Freiräumen erfordert einen vorsichtigen Ansatz: Mindestfreiräume hängen vom Fahrzeugspurmaß, dem Öffnen der Türen und dem Zugang zu Werkzeugen ab. Die vertikale Freihöhe muss die Hubhöhe plus die Raumumhüllungen von Stützstreben und Überkopfausrüstung berücksichtigen. Planer sollten Servicegänge so anlegen, dass ungehinderte Wartungsabläufe und im Notfall Evakuierungen möglich sind. Klare Markierungen und physische Abtrennungen verringern das Kollisionsrisiko. Die Koordination mit Versorgungsleitungen, Beleuchtung und Belüftung vermeidet Nachrüstungszwänge. Normgerechte Layouts optimieren den Durchsatz und die Sicherheit bei gleichzeitiger Minimierung der Baukostenwirkungen.
- SUV mit zwei Türen und Schwenkbereich bei geöffneter Motorhaube
- Türschwenk eines Transporters mit langem Radstand
- Überkopfkranraum über dem Hebezeug
- Durchgang des Technikers und Freiraum für Werkzeugwagen
Sicherheitsmerkmale, Konformität und Wartung
Sicherheits-, Compliance- und Wartungsanforderungen bestimmen die Auswahl des Hebezeugs und den fortlaufenden Betrieb, basierend auf einschlägigen Normen wie ANSI/ALI und örtlichen Vorschriften. Eine routinemäßige Inspektionscheckliste sollte die strukturelle Integrität, die Funktion von Sicherheitsvorrichtungen, hydraulische und elektrische Zustände sowie die ordnungsgemäße Kennzeichnung dokumentieren. Präventive Wartungsarbeiten – Schmierung, Überprüfung des Anzugsmoments von Befestigungen, Flüssigkeitswechsel und Prüfung von Sicherheitsverriegelungen – verringern Ausfallzeiten und gewährleisten die fortgesetzte Konformität mit Zertifizierungskriterien.
Erforderliche Sicherheitsstandards
Die Festlegung erforderlicher Sicherheitsstandards für Fahrzeuglifte verlangt klare Spezifikationen für mechanische Konstruktion, elektrische Systeme, Schutzvorrichtungen, Tragfähigkeitsdokumentation und routinemäßige Wartungsprotokolle. Die Norm definiert Anforderungen an die Bedienerschulung, dokumentierte Notfallverfahren, Lockout/Tagout‑Prozesse und Qualifikationen für Wartungspersonal. Die Zertifizierung muss sich auf einschlägige nationale und EU‑Normen beziehen, gekennzeichnete Tragfähigkeiten, Sicherheitsfaktormargen und eine fehlersichere Bremsvorrichtung enthalten. Elektrischer Schutz umfasst Fehlerstromschutzschalter (RCD), Kurzschlusskoordination und Steuerungsverriegelungen. Mechanische Schutzmaßnahmen schreiben redundante Lastpfade, physische Barrieren und Absturzsicherungen vor. Dokumentationspflichten umfassen berechnete Nachweise mit Stempel, Installationsunterlagen und Serviceprotokolle.
- Visualisieren Sie redundante Seile und Sicherheitsriegel unter Volllast.
- Stellen Sie sich versiegelte Bedienfelder mit beschrifteten Notausschaltern vor.
- Stellen Sie sich Lastdiagramme vor, die angebracht und anhand der Seriennummer verifizierbar sind.
- Stellen Sie sich zertifizierte Techniker vor, die dokumentierte Wartungsarbeiten durchführen.
Routine-Inspektionscheckliste
Regelmäßig stellt eine strukturierte Prüfcheckliste sicher, dass Fahrzeughebebühnen konform, mechanisch einwandfrei und betriebssicher bleiben, indem sie punktuelle Überprüfungen, zulässige Toleranzen und Korrekturmaßnahmen festlegt. Die Checkliste definiert eine tägliche Checkliste für Bediener, wöchentliche und monatliche Prüfintervalle für Aufsichtsführende sowie periodische dokumentierte Bewertungen, die an regulatorische Anforderungen gekoppelt sind. Zu den Punkten gehören Sicherheitsriegel, Hydraulikleitungen, Seilzustand, Verankerungsbolzen, Endschalter und Plattformausrichtung, jeweils mit messbaren Kriterien und Bestehen/Nichtbestehen‑Schwellenwerten. Nichtkonformitäten erfordern sofortiges Kennzeichnen, Lastentfernung und Eskalation an qualifiziertes Personal. Die Dokumentation erfasst Datum, Prüferidentität, Messwerte und Korrekturmaßnahmen und gewährleistet Nachverfolgbarkeit für Prüfungen. Das Checklistenformat fördert Konsistenz, reduziert latente Ausfälle und stellt sicher, dass Nachweise der Konformität verfügbar sind, ersetzt jedoch nicht geplante Wartungsmaßnahmen.
Vorbeugende Wartungsaufgaben
Aufbauend auf dem Inspektionschecklisten‑Rahmen schreiben vorbeugende Instandhaltungsaufgaben geplante Maßnahmen und technische Kriterien vor, die Sicherheitsmerkmale erhalten und die Einhaltung von Vorschriften sicherstellen. Das Programm schreibt vorbeugende Inspektionen in definierten Intervallen vor und dokumentiert Befunde sowie Korrekturmaßnahmen. Techniker führen Flüssigkeitsprüfungen, Schmierung, Überprüfung des Anziehdrehmoments von Befestigungen und Verschleißmessungen durch, um Verschlechterungen vor einem Ausfall zu erkennen. Sicherheitsvorrichtungen erhalten Funktionsprüfungen, Ausrichtungsüberprüfungen und Lasttestaufzeichnungen, um Standards zu erfüllen. Aufzeichnungen verknüpfen Aufgaben mit Komponentenlebensdauern und gesetzlichen Anforderungen und ermöglichen Prüfbereitschaft und Rückverfolgbarkeit.
- Hydraulikflüssigkeit austauschen und Flüssigkeitsprüfungen durchführen; Dichtungen und Behälter auf Kontamination prüfen.
- Mechanische Verriegelungen, Endschalter und Seilintegrität überprüfen; Verschleißspiel messen.
- Kritische Befestigungen anziehen (Drehmoment überprüfen); Sensoren und Ausrichtvorrichtungen kalibrieren.
- Dokumentierte Lasttests durchführen und die Wartungshistorie zur Einhaltung von Vorschriften aktualisieren.
Kostenaufstellung: Kauf, Installation und Besitz
Eine klare Kostenaufstellung trennt den Anschaffungspreis, Installationskosten und laufende Eigentümerkosten, um einen objektiven Vergleich zwischen verschiedenen Hebebühnenoptionen zu ermöglichen. Die Analyse des Kaufpreises muss den Basiseinheitspreis, optionale Zubehörteile und Herstellergarantien enthalten. Finanzierungsoptionen verändern die Gesamtkosten durch Zinsen, Laufzeiten oder Leasingstrukturen; Barwertberechnungen werden empfohlen, um Barkauf und Finanzierung vergleichbar zu machen. Installationskosten umfassen Standortvorbereitung, Betonarbeiten, Stromversorgung, Verankerung und Arbeiten durch zertifizierte Installateure – jede Position sollte einzeln aufgeführt werden, um Leistungsverluste zu vermeiden.
Laufende Eigentümerkosten bestehen aus routinemäßiger Wartung, periodischen Inspektionen, Teileverschleiß, Hydrauliköl und Kalibrierung. Ausfallkosten und Techniker-Schulungen sollten für die Betriebsbudgetierung quantifiziert werden. Rücklagen für größere Reparaturen und Ersatzteile verringern unerwartete Kapitalabrufe. Steuerliche Anreize, wie Investitionszulagen oder Abschreibungsregelungen, beeinflussen die Nettokosten des Eigentums und sollten mit einem Steuerberater geprüft werden. Ein modular aufgebautes Tabellenkalkulationsmodell, das Investitionsausgaben, Betriebsausgaben und steuerliche Effekte trennt, liefert transparente Vergleiche für Beschaffungsentscheidungen.
Beste Hebezeuge für bestimmte Fahrzeugtypen und Anwendungsfälle
Mit den festgelegten Kostenprofilen verlagert sich das Auswahlkriterium auf die Abstimmung des Hebedesigns auf den Fahrzeugtyp und die beabsichtigte Nutzung. Der Analyst bewertet Tragfähigkeit, Reichweite und Zugangsgewohnheiten; bei Elektrofahrzeug-Diagnosen ist ein ungehinderter Unterboden-Zugang und integrierte Stromdurchführungen erforderlich, während Flachbau-Hebebühnen für Sportwagen und tiefergelegte Fahrzeuge geeignet sind. Gewerbliche Flotten benötigen hochfrequente, hochkapazitive Zwei-Säulen- oder Scherenanlagen, die einem Dauerbetrieb standhalten. Oldtimer und Exoten profitieren von Plattform- oder Vierpfostenhebebühnen mit radfreien Positionierungsmöglichkeiten, um Körperkontakt zu vermeiden.
- Leichte PKW: Flachbau-Hebebühnen oder Zwei-Säulen-Anlagen mit verstellbaren Armen für enge Radkästen.
- Elektro- und Hybridfahrzeuge: Plattformhebebühnen, die EV-Diagnoseanschlüsse und Batteriezugang ermöglichen, ohne die Karosserie zu behindern.
- Schwere Lkw und Transporter: hochkapazitive Vierpfosten- oder mobile Säulenhebebühnen mit verstärkter Fahrbahn-/Lauflängen-Ausführung.
- Leistungs- und Klassikerfahrzeuge: Scheren- oder Plattformhebebühnen, die präzise Hebepunktplatzierung und korrosionssichere Kontaktpunkte bieten.
Die Abstimmung der Spezifikationen reduziert Ausfallzeiten und Sicherheitsrisiken; die Auswahl folgt dem Fahrzeugumfang, den Serviceaufgaben und dem Nutzungszyklus.
Installationsanforderungen und Raumbedarf
Bei der Planung der Hebebühneninstallation bestimmen Betriebsraumbeschränkungen und gesetzliche Vorgaben die Geräteaufstellung, die Fundamentauslegung und die erforderlichen Abstände. Die Bewertung muss die Abmessungen der Stellplätze, die Deckenhöhe, Türdurchgänge und Überkopfbehinderungen quantifizieren, um den Bühnentyp und die Tragfähigkeit auszuwählen. Eine statische Analyse der Plattenbelastbarkeit und der Verankerungsanforderungen gibt Aufschluss über Verstärkungsmaßnahmen am Fundament oder den Bau einer Grube; die Ergebnisse des Bodenberichts legen die Betondicke und die Bewehrungsspezifikation fest. Die Dimensionierung der elektrischen Versorgung, die Verfügbarkeit von Phasen und die Integration einer Notstromversorgung werden spezifiziert, um Motor- und Steuerlasten zu decken. Die Verlegung der Druckluftversorgung, die Rückhaltung von Altöl und die Abstimmung der Belüftung werden definiert, um Umweltauflagen zu erfüllen.
Die Raumplanung richtet die Positionierung der Hebebühnen an der Optimierung von Arbeitsabläufen aus: Fahr- und Rangierwege der Fahrzeuge, Werkzeugzugänglichkeit und angrenzende Arbeitsplätze minimieren Handlingzeiten. Sicherheitszonen, Säulenschutz und erforderliche Abstände werden gemäß Normen bemessen. Die Beleuchtungsplanung wird für blendfreies, schattenminimiertes Arbeiten in Servicehöhen ausgelegt und spezifiziert Beleuchtungsstärken (Lux), Leuchtmitteltypen und Montageorte. Die Dokumentation umfasst Bestandspläne, Genehmigungsunterlagen und Pläne für den Wartungszugang.
