Laubsauger-Tests: Aufblas-Tunnel und Mulchfunktion

Ein wiederholbares Prüfprotokoll für Laubsauger kombiniert einen Luftstromtest im Inflationstunnel mit einem kontrollierten Mulchversuch. Der Tunnelaufbau verwendet kalibrierte Anemometer und Manometer, um den stabilisierten Volumenstrom (m³/h) und den Unterdruck am Einlass (Pa) unter definierter Last zu messen, während Leistung, Geräusch, Vibrationen und Verstopfungsereignisse pro 10 Minuten protokolliert werden. Die Mulchleistung wird anhand der Partikelgrößenverteilung und des Volumenreduktionsverhältnisses (V₀/V₁) sowie der Effizienz quantifiziert. Eine gewichtete Scorecard ordnet Geräte, wobei Verstopfungen als Tie-Breaker dienen; zusätzliche Abschnitte beschreiben den vollständigen Aufbau und die Bewertung.

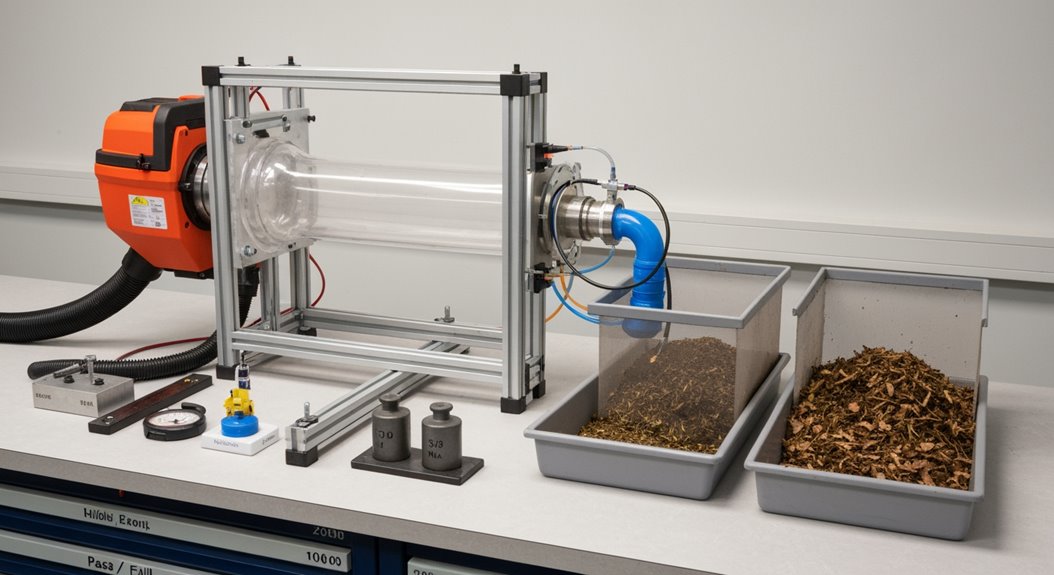

Definition von Kennzahlen für Leaf-Vakuumtests und Bestehens-/Nichtbestehens-Zielwerten

Bevor Leistungsangaben validiert werden können, müssen Laubsaugtests quantifizierbare Kennzahlen und explizite Pass/Fail-Zielwerte festlegen, die Debris-/Schmutzart, Oberflächenzustand, Luftstrom-Einstellungen und die Konfiguration der Aufnahme-/Sammelvorrichtung kontrollieren. Primäre Kennzahlen sollten die Aufnahmerate nach Masse (kg/min), den Restschmutzanteil (% der verbleibenden Masse) und die Verstopfungshäufigkeit (Ereignisse pro 10 Minuten) bei definierten Düsen-/Nozzle-Geometrien umfassen. Die Laub-Saugleistung sollte als stabilisierter Volumenstrom (m³/h) und Unterdruck (Pa) angegeben werden, gemessen am Einlass unter Last, nicht im Freiluft-/Leerlaufbetrieb.

Die Mulch-Effizienz sollte über ein Korngrößenverteilungsziel definiert werden: Anteil des Outputs, der ein 10‑mm-Sieb passiert, zusammen mit dem Reduktionsverhältnis (Eingangsvolumen/Ausgangsvolumen) und energie-normalisierter Leistung (Wh pro kg verarbeitet). Grenzwerte für Lärm und Vibration erfordern den A-bewerteten Schalldruckpegel (SPL) in 1 m Abstand und die RMS-Beschleunigung am Griff (m/s²). Pass/Fail-Schwellenwerte müssen vorab registriert werden, mit zulässigen Bereichen und Konfidenzintervallen über Wiederholungen hinweg, um Geräte-/Einheitenvariabilität von Testrauschen zu unterscheiden.

Materialien für einen Inflationstunneltest zusammenstellen

Für einen Inflationstunneltest bei Leaf Vacuum Tests sollten die erforderlichen Prüfmittel aufgelistet und hinsichtlich Kalibrierstatus, Messbereich und Datenaufzeichnungsfähigkeit verifiziert werden. Tunnelaufbaukomponenten—Tunnelkörper, Einlass-/Auslassadapter, Strömungsgleichrichter, Dichtungen und Montagevorrichtungen—sollten nach Abmessungen, Material und Leckagetoleranz spezifiziert werden, um die Randbedingungen zu kontrollieren. Eine Vorprüf-Checkliste sollte die Teilekompatibilität, die Sensorplatzierung und eine reproduzierbare Montage bestätigen, um konfigurationsbedingte Varianz zu minimieren.

Erforderliche Testmaterialien

Ein vollständiger Inflationstunneltest erfordert einen definierten Satz kalibrierter Hilfsmittel, um den Luftstrom zu kontrollieren, Schmutzpartikel aufzufangen und die Leistung über verschiedene Testläufe hinweg konsistent zu protokollieren. Zu den erforderlichen Instrumenten gehören ein rückführbar kalibriertes Anemometer (±2 % oder besser), ein Differenzmanometer für den statischen Druck sowie ein Thermohygrometer zur Normierung der Messwerte. Für die elektrische Überwachung sollten eine Stromzange und ein Inline-Leistungslogger verwendet werden; bei kabellosen Geräten sind passende, vom Hersteller freigegebene Akkupacks erforderlich, um die Batteriekompatibilität zu verifizieren und Entladekurven aufzuzeichnen. Schmutz-/Debris-Kennzahlen benötigen vorgewogene, standardisierte Blatt-Analoga, eine Präzisionswaage (0,1 g), Sammelbeutel und Siebschalen zur Bestimmung der Partikelgrößenverteilung nach dem Mulchen. Für die Dokumentation des Geräuschpegels ist ein Schallpegelmesser der Klasse 2 (oder besser) mit Kalibrator erforderlich, mit A-Bewertung und schneller Zeitbewertung. Die Datenerfassung sollte über zeitgestempelte Formblätter oder Softwarevorlagen erfolgen, um die Wiederholbarkeit sicherzustellen.

Komponenten für die Tunnel-Einrichtung

Mit kalibrierten Instrumenten und standardisierten Schutt-/Ablagerungsmedien definiert, ist die nächste Anforderung ein wiederholbarer Aufblas-/Inflationstunnel, aufgebaut aus konsistenten Struktur- und Luftstrom-Regelkomponenten. Der Tunnel soll Seitenwinde kontrollieren, Leckagen reduzieren und die Geometrie zwischen den Durchläufen konstant halten, um die Leistung des Gebläses, die Haltbarkeit des Laubsacks und die Ergebnisse der Geräuschpegelanalyse zu isolieren.

1. Rahmen und Hülle: Starre PVC- oder Aluminiumringe mit abgeklemmten/abgeklebten Nähten; Ziel: <2 % Druckverlust pro Meter.
2. Einlasskupplung: Ein Stufenadapter- und Klemmsatz, um Bypass-Strömung zu verhindern; Verifizierung mittels Rauchtracing.
3. Strömungskonditionierung: Wabengeradrichter plus 1–2 m Beruhigungsstrecke, um das Geschwindigkeitsprofil zu stabilisieren.
4. Abluft und Entkopplung: Nachgeschalteter Diffusor, akustische Prall-/Dämpfungswände und schwingungsgedämpfte Lagerungen, um körperschallübertragene Geräusche zu vermeiden.

Alle Komponenten werden bemaßt, gewogen, fotografiert und zur Reproduzierbarkeit protokolliert.

Führen Sie den Blattstaubsauger-Aufblas-Tunneltest durch (Schritt für Schritt)

Der Inflationstunneltest beginnt mit dem Zusammenbau des Tunnels, dem Abdichten aller Verbindungsstellen und der Positionierung von Laubvakuum-Ansaugung und -Abluft in einer festen, wiederholbaren Geometrie. Anschließend werden Luftdurchsatz und statischer Druck an definierten Messstellen mit kalibrierten Instrumenten gemessen, wobei die Messwerte bei jeder Drossel- bzw. Leistungsstufe aufgenommen werden. Alle Ergebnisse, Anomalien und Konfigurationsanpassungen werden in einem Testblatt protokolliert, um nachvollziehbare Vergleiche über mehrere Durchläufe hinweg zu ermöglichen.

Tunneltest-Setup vorbereiten

Bevor Luftstromdaten interpretiert werden können, muss der Prüfstandaufbau des Tunnels so konfiguriert werden, dass Leckagen kontrolliert, reproduzierbare Einlassbedingungen aufrechterhalten und der Druck innerhalb des Messabschnitts stabilisiert wird. Der Bediener wählt einen Tunneldurchmesser, der zur Laubsaugerdüse passt, und fügt einen Einlassreduzierer hinzu, wenn ein Laubbläser-Format für die Vergleichbarkeit bei der Gartenpflege getestet wird. Nähte werden abgeklebt, Endkappen geklemmt und ein Gitter zur Strömungsgleichrichtung stromaufwärts installiert, um Drall zu dämpfen. Der Messabschnitt ist für feste Sondenports markiert, aber die Sensoren bleiben in diesem Stadium verschlossen, um parasitäre Leckagen zu verhindern. Strom wird zugeführt über eine geschaltete, abgesicherte Steckdose, um die Handhabung des Warmlaufs zu standardisieren.

1. Tunnelrahmen nivellieren; Geradheit innerhalb von 2 mm/m überprüfen.
2. Verbindungen abdichten; sicherstellen, dass im Leerlauf kein sichtbares Flattern des Gewebes auftritt.
3. Einlassgeometrie einstellen; Abmessungen des Düsen-zu-Tunnel-Adapters dokumentieren.
4. Umgebungsbedingungen und Geräte-Konfigurationskennzeichnungen protokollieren.

Messen Sie den Luftstrom und den Druck

Sobald die Tunnelkonfiguration festgelegt und die Leckagekontrollen verifiziert sind, werden Luftstrom und statischer Druck gemessen, indem das Laubsauggerät durch eine kontrollierte Aufblas-/Inflationssequenz gefahren wird, während Differenzdruck, Sondengeschwindigkeit und elektrische Motoraufnahme bei festen Betriebspunkten protokolliert werden. Der Bediener stellt den Düsenadapter auf den Prüfdurchmesser ein, erhöht dann die Drosselklappe auf die erste Ziel-Drehzahl und hält sie, bis die Druckvarianz innerhalb eines vordefinierten Bandes bleibt. Eine Pitot- oder Hitzdrahtsonde erfasst Geschwindigkeiten entlang der Mittellinie und in Traversierungen, um den Volumenstrom zu berechnen; gleichzeitig erfassen Druckabgriffe den statischen Druckanstieg über den Tunnelabschnitt. Die Sequenz wird bei mehreren Drehzahl-Plateaus wiederholt, um die Luftstromeffizienz als Durchfluss pro Watt und pro akustischem Grenzwert zu kartieren. Die Druckstabilität wird über Standardabweichung und Drift während jeder Haltephase quantifiziert, wodurch sichergestellt wird, dass Vergleiche stationäre Leistung statt transienter Spitzen widerspiegeln. Während des gesamten Ablaufs wird eine kontinuierliche Abtastung mit ≥10 Hz aufrechterhalten.

Ergebnisse und Anpassungen festhalten

Ein strukturierter Ergebnisprotokoll wird zu Beginn jedes Inflationskanal-Laufs erstellt, um Konfiguration, Sollwerte und alle Abweichungen zu erfassen, die die Wiederholbarkeit beeinflussen würden. Jeder Eintrag versieht Umgebungstemperatur, Tunnel-Gegendruck und Gerätemodus mit Zeitstempel und verknüpft anschließend Rohsensordateien zur Auditierbarkeit. Anpassungen werden schrittweise vorgenommen und dokumentiert, um kausale Effekte auf Strömungsstabilität, Batterieeffizienz und Geräuschpegel zu isolieren.

1. Basis-RPM, Stromaufnahme und Druckverlauf für 30 s im stationären Zustand aufzeichnen.
2. Eine Änderung vornehmen (Düse, Rohrlänge oder Filterzustand) und mit identischer Dauer erneut durchführen.
3. Bedienerbeobachtungen nur als codierte Tags notieren (z. B. vibration=2, clog=1).
4. Deltas berechnen: Luftstrom %, Druck %, dBA-Verschiebung, Wh/min und Varianz.

Läufe, die Stabilitätsschwellen nicht erfüllen, werden gekennzeichnet, wiederholt und aus Zusammenfassungen ausgeschlossen.

Bewerten Sie den Luftstrom des Laubsaugers: Aufblaszeit und Stabilität

Obwohl Luftstrom häufig in CFM beworben wird, liefern Aufblaszeit und Stabilität einen besser prüfbaren Proxy dafür, wie effektiv ein Laubsauger unter Last eine nutzbare Saugleistung aufrechterhält. In einem Blähtunnel-Aufbau bläst das Gerät einen kalibrierten Schlauch auf einen festgelegten Durchmesser auf; die verstrichene Zeit wird über drei Durchläufe erfasst und gemittelt. Eine kürzere Aufblaszeit weist auf eine höhere Luftstromeffizienz an der Düse hin – vorausgesetzt, Schlauchlänge, Adaptergeometrie sowie Batterieladezustand bzw. Kraftstoffmischung sind identisch.

Die Stabilität wird dadurch bewertet, dass der Zieldurchmesser 30 Sekunden lang gehalten wird, während eine standardisierte Drosselplatte eingeführt wird, um eine laubbedingte Verstopfung zu simulieren. Durchmesserabfall (mm) und Erholungszeit (s) quantifizieren, wie gut Lüfter und Impeller einem Strömungszusammenbruch widerstehen. Dies spiegelt auch wider, wie der Luftstrom bei zunehmendem Gegendruck erhalten bleibt, was indirekt die nachgelagerte Mulchleistung beeinflusst, ohne die Partikelreduktion zu messen. Alle Ergebnisse werden auf die Umgebungstemperatur normalisiert und über eine Basislinie aus einem Leerlauf-Durchgang zur Korrektur von Tunnel-Leckagen angepasst.

Führen Sie den Test zur Laubsauger-Mulchleistung (Reduktionsverhältnis) durch und bewerten Sie ihn

Da die Luftstromleistung allein die nachgelagerte Zerkleinerung nicht vorhersagt, quantifiziert der Mulchtest das Reduktionsverhältnis, indem eine feste Masse einer standardisierten trockenen Laubmischung durch das Laufrad und den Sammelpfad des Saugers verarbeitet wird und anschließend das Schüttvolumen vor dem Durchlauf mit dem Schüttvolumen nach dem Durchlauf unter kontrollierter Verdichtung verglichen wird. Ein starrer Zylinder und eine Stampfplatte definieren eine wiederholbare Packkraft, begrenzen die Bedienerabweichung und isolieren gleichzeitig die Mulchleistung des Laubs.

1. Probe konditionieren: 200 g gemischtes Eichen-/Buchenlaub bei 8–10 % Feuchte, gesiebt, um Zweige >5 mm zu entfernen.
2. Vorvolumen messen: in den Zylinder einfüllen, 3 Stampfhübe ausführen, V₀ in Litern erfassen.
3. Saugerlauf: mit konstanter Rate zuführen, Auswurf im Beutel auffangen, homogenisieren, dann identisch erneut verpacken für V₁.
4. Kennwerte berechnen: Reduktionsverhältnis = V₀/V₁; Reduktionseffizienz = (1 − V₁/V₀)×100 %.

Drei Durchläufe pro Gerät wiederholen, Mittelwert und Standardabweichung berichten; Verstopfungsereignisse separat kennzeichnen, da der Test dadurch als ungültig gilt.

Vergleichen Sie Laubsauger mit einer kombinierten Test-Scorecard

Das Mulchreduktionsverhältnis liefert eine Leistungsachse, aber die Rangfolge von Geräten erfordert, es unter denselben Kontrollbedingungen mit Luftstrom, Schmutz-/Laubdurchsatz, Laufzeit, Geräuschpegel und Verstopfungshäufigkeit zu integrieren. Eine kombinierte Scorecard weist jeder Kennzahl normalisierte Teil-Scores (0–10) zu und wendet dann feste Gewichtungen an, die die Priorität des Anwendungsfalls widerspiegeln (z. B. 30 % Luftstrom/Durchsatz, 25 % Mulchleistung, 15 % Laufzeit, 15 % Geräuschpegel, 15 % Verstopfungsrate). Der Luftstrom wird an der Düse in m³/h gemessen, der Durchsatz als kg/min eines standardisierten Laubmix, die Laufzeit bei konstanter Gasstellung, der Geräuschpegel in 7,5 m Entfernung und die Verstopfungshäufigkeit als Ereignisse pro 10 kg. Ergonomisches Design wird über Griffwinkel, Lastverteilung des Gurts und Abzugskraft anhand wiederholbarer Messungen bewertet. Die Wartung des Laubsaugers wird über die Zeit bis zum Zugang zum Laufrad, die Anzahl der benötigten Werkzeuge und den Aufwand für die Reinigung des Fangsacks abgebildet. Das Endranking ist das gewichtete Mittel, wobei Tie-Breaker eine niedrigere Verstopfungsrate bevorzugen.
